| 耐震評価の崩壊に「安全余裕」で抵抗する危険な道 |
| 中越沖地震は柏崎刈羽原発に東電想定外の影響を与え、従来の耐震安全性評価を崩壊させた。関西に住むものにとって、とりわけ断層の巣・敦賀半島にある原発の耐震安全はどうなるかが重大事であり、関心と心配が大きく広がっている。ところが、耐震評価は崩壊しても「安全余裕」で安全性は確保されるのだという危険な抵抗が、電力会社の自主性の名のもとに、明らかに政府主導で行われようとしている。以下で、その内容を具体的に取り上げ批判したい。 １．中越沖地震が柏崎刈羽原発に与えた東電想定外の影響 中越沖地震は、これまでの耐震評価での東電の想定を超えた次のような影響を柏崎刈羽原発に対して与えた。すべての原発で、以下を踏まえて耐震安全性が見直されるべきである。 （１）東電の申請書で書かれている地表面の活断層からは離れた位置が震源となったばかりか、活断層の形態や動き方についていまだ諸説が入り乱れている。それほど活断層の状態が想定外であり、それどころか従来の活断層の概念では捉えきれない可能性も浮上している。

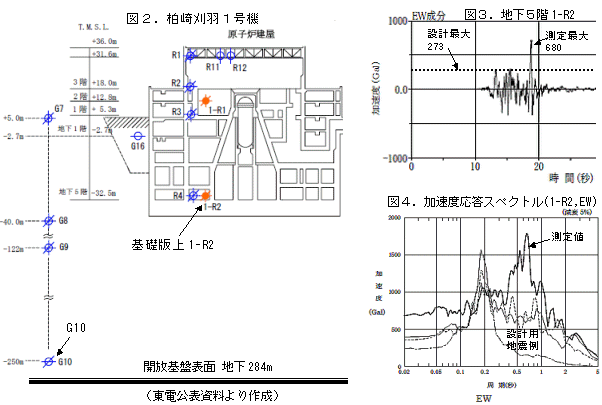

（３）従来の耐震安全性は地震の揺れに対するものであった。ところが今回は、揺ればかりでなく、地盤のズレが直接に施設を襲っている。たとえば３号機の変圧器では、地盤の縦向きズレによる電気母線部の破損によって火災が起こった。このような地盤のズレは地下深くから及んできているのか、ボーリング調査を行って確かめるべきである。地盤のズレは配管や電気ケーブルなどに引きちぎるような損傷を与える恐れがある。しかし、この問題は、いまのところまだ耐震安全性としてあまり問題にされていない。 ２．柏崎刈羽原発における地震動の実態  柏崎刈羽原発における地震動の実態を１号機を例にとって見ておこう。次頁の図２のように地下５階（ﾏｲﾅｽ３２．５ｍ）の基礎版上１−Ｒ２に地震計が置かれていて、その記録から図３の地震動（ＥＷ方向）が得られ、さらに図４の周期ごとの加速度振幅（スペクトル）が得られている。図３より、設計で想定したＳ２最大加速度２７３ガルを上回る６８０ガルが襲っている。図４から、測定値はほとんどの周期で設計用に想定した地震動を大きく上回っているのが分かる。図２の左側にある地盤系Ｇ７〜Ｇ１０での測定値を深さに沿って表したのが右の図１である。深さ２５０ｍのＧ１０でＥＷ方向に９９３ガルになっている。深くなるほどむしろ揺れが大きくなる傾向から、地下２８４ｍの解放基盤表面では揺れが９９３ガルより大きいと推定できる。  ３．耐震評価の崩壊に「安全余裕」で抵抗−関電の影響評価

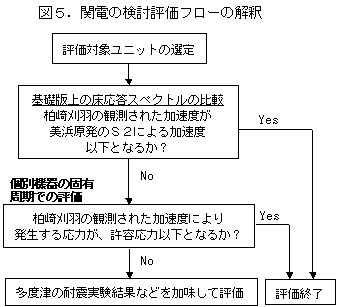

関電が実施する検討評価フロー図を解釈して書き直したのが図５である。まず例えば美浜発電所の３機からどれか１機を選定する(以下美浜１号を想定)。その後次ぎの３段階を予定している。 ◆第１段階：柏崎刈羽原発の基礎版上の応答スペクトルを美浜１号に引き寄せて、美浜１号のＳ２による応答スペクトルと比較する。しかし、柏崎刈羽でも号機によって違う応答のどれを選ぶのか。最地下階での最大の観測値をそのまま美浜の最地下階に当てはめるのか、ここに不定性がある。 柏崎刈羽１号機の前記解放基盤表面での揺れ少なくとも９９３ガルを美浜１号の解放基盤表面に入力して評価すべきだ。 今回の地震の影響を耐震評価の教訓とするならば、前記比較で柏崎刈羽を当てはめた揺れが美浜１号のＳ２を上まわった段階で、美浜１号の耐震性が崩れたと認めるべきだ。ところが、次は安全余裕をもち出して抵抗しようとする。 ◆第２段階：次は柏崎刈羽で観測された加速度を美浜１号の例えば原子炉容器に当てはめたとき、それにより生じる応力が「許容値」を超えるかどうかを問題にする。表１では美浜１号のＳ２により発生する応力は２４．０で許容値４８．１を超えていない。 しかし柏崎刈羽のような大きな加速度であれば、応答値が４８．１より大きくなり許容値を超えることもありうる。そのギリギリまでならよしとしたいという意図が今回の評価姿勢に表れている。 Ｓ２の許容値とは、弾性限界を超えて元に戻らないような歪が生じるが破壊にまでは至らないような値である。図６では、「設計引張り強さ」Ｓuという限界値の２/３をＳ２の許容値としている。 しかし許容値ギリギリまで許すことは、表１に見られるように、許容値より相当小さい応力（応答値）しか生じないように設計してきた慎重な姿勢をかなぐり捨てるものである。特に老朽化した美浜１号では「設計引張り強さＳｕ」が建設当初より小さくなり、従って許容値も相当に小さくなっている可能性がある。 ◆第３段階：ところが、許容値を超えてもなお多度津の振動実験（模擬試験）では容易に機器は壊れなかったという実証実験結果までもちだして評価するのを最後の「砦」にしている。 このような危険な評価姿勢はやめて、第１段階だけにとどめ、いさぎよく耐震性の崩壊を認めるべきだ。 ４．野坂断層を全面的に評価せよ 関電が行っている作業には、もう一つ活断層の評価の見直しがある。これは２００９年９月に結論を出す予定だがまだ２年間もある。それまでに大地震が起きたらどうするのか。来年３月には中間報告をだすという。 端的に言えば、美浜原発に対して野坂断層が全面的に動くとして、耐震性がどうなるか直ちに評価をやり直すべきである。関電の申請書では野坂断層は７ｋｍしかないとして事実上無視しており、図７にある折れ曲が  った海域断層（長さ１７．４ｋｍでマグニチュード６．９）をＳ２として採用している。ところが、政府の地震調査研究推進本部は関電の野坂断層に海域まで含めた長さ３１ｋｍの全体を野坂断層とし、これがいっせいに動いてマグニチュード７．３が発生するとしている。この場合、図８のように、申請書の１７．６ｶｲﾝが約３０ｶｲﾝに跳ね上がる。この場合の耐震性がどうなるかを、２年後を待たずに直ちに評価すべきである。もし耐震性が崩れるなら美浜原発は廃炉にすべきだ。 (07/08/28UP) |
